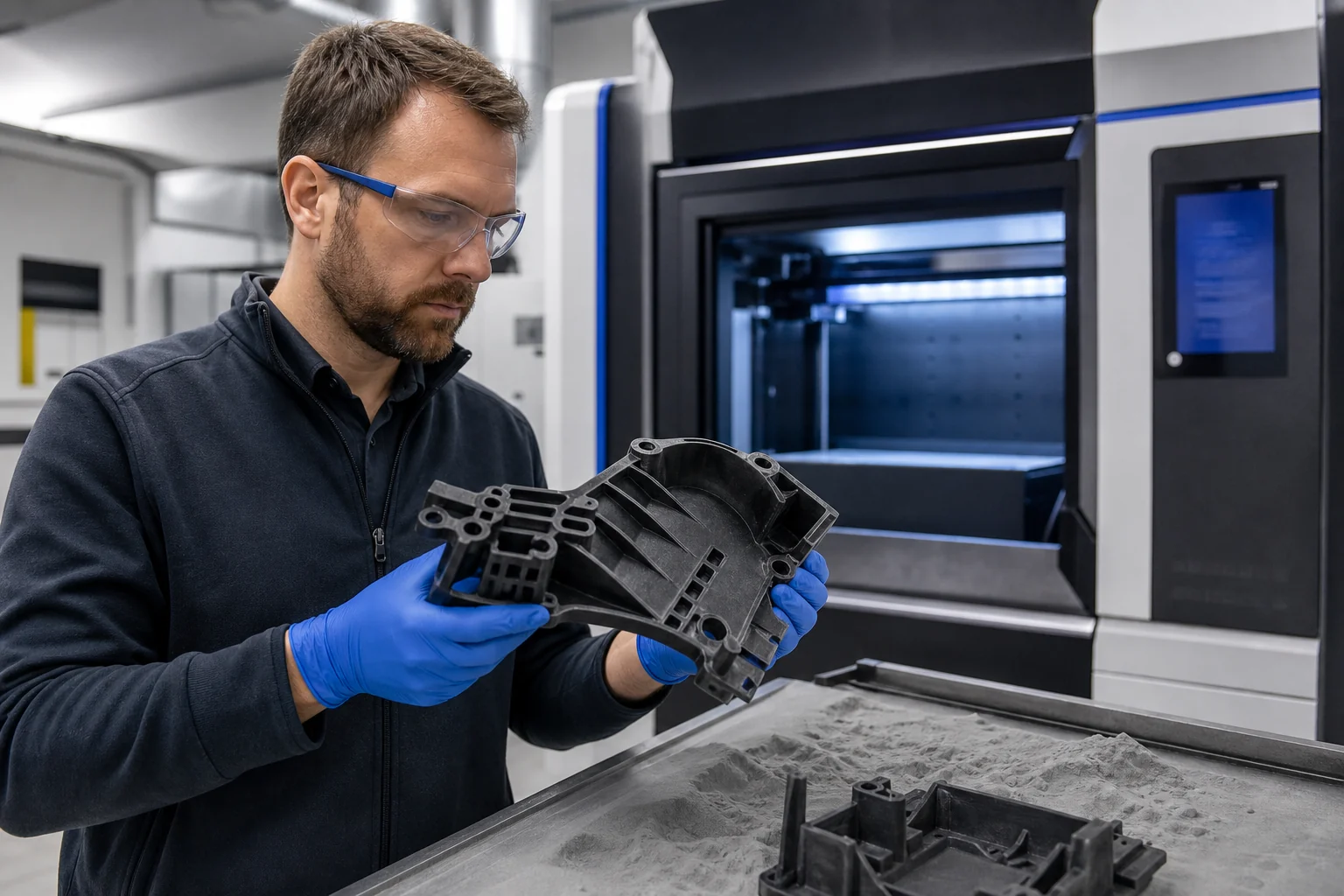

Рабочие пластиковые детали: когда подходит 3D-печать

3D-печать функциональных деталей отличается от печати макетов тем, что изделие должно работать в узле: держать нагрузку, сохранять размер, выдерживать температуру, контактировать с крепежом и повторяться в партии. Главный вопрос — можно ли поставить пластиковый элемент в механизм, корпус, оснастку или оборудование без постоянной доводки.

Печатный пластик подходит для рабочих задач, если материал, технология, геометрия и условия эксплуатации выбраны вместе. Ошибка обычно появляется там, где берут красивую 3D-модель, печатают её “как есть”, а потом ждут поведения литьевого полиамида или фрезерованного алюминия.

Что считать функциональной деталью

Функциональный элемент фиксирует, направляет, защищает, удерживает, изолирует, соединяет или передаёт небольшое усилие. Это может быть корпус датчика, кронштейн, кожух, направляющая, кабельный держатель, адаптер, шаблон, кондуктор, крышка, защёлка или сменный расходник для оборудования.

У него есть проверяемые требования:

• посадочные размеры и отверстия совпадают с ответными элементами;
• материал выдерживает рабочую температуру и среду;
• стенки не трескаются при сборке;
• резьба, втулка или крепёж работают без вырыва;
• поверхность подходит под трение, окраску, герметизацию или контакт с рукой;
• партия повторяется без ручной подгонки каждого объекта.

Если критерии не заданы, оценка превращается во вкус: “нормально выглядит” или “кажется крепкой”. Для рабочего узла этого мало.

Где печатный пластик можно применять

Аддитивное изготовление хорошо работает там, где нужна сложная геометрия, малый или средний тираж, быстрый выпуск серии, частые изменения модели или отсутствие пресс-формы. Пластиковая технология особенно уместна для элементов без критической силовой нагрузки, но с точной установкой в сборку.

Типовые задачи:

• корпуса приборов и электроники;
• кронштейны, держатели, адаптеры и защитные кожухи;
• оснастка для сборки, сверления, контроля и маркировки;
• направляющие, дистанционные элементы и кабельные каналы;
• малосерийные запасные части для оборудования;
• эргономичные ручки, панели, фиксаторы и крышки;
• опытные образцы перед литьём или механообработкой.

Для таких задач аддитивный маршрут сокращает срок вывода изделия в производство: можно проверить варианты, изменить отверстие или посадку и быстро выпустить серию.

Когда пластик в рабочем узле рискован

Печатный элемент не должен попадать в узел только потому, что его удалось изготовить. Риск высокий, если он отвечает за безопасность, работает под постоянной нагрузкой, нагревается, контактирует с агрессивной химией или требует точности без дополнительной обработки.

Особенно внимательно нужно смотреть на:

• ударные нагрузки и вибрацию;
• длительное растяжение или изгиб;
• температуру рядом с двигателем, нагревателем или силовой электроникой;
• контакт с топливом, растворителем, маслом, моющими средствами;
• трение без смазки;
• тонкие защёлки и острые внутренние углы;
• герметичные каналы, резьбы и посадки под подшипники.

В таких случаях технология всё равно может подойти, но нужен инженерный маршрут: выбор пластика, изменение геометрии, втулки, механообработка, испытания образца и контроль серии.

Материал важнее названия принтера

Один и тот же принтер может изготовить удачный прототип и слабый рабочий элемент, если выбран неподходящий пластик. PLA удобен для макетов и простых приспособлений, но плохо переносит нагрев и длительную нагрузку. PETG даёт более вязкий результат. ABS и ASA лучше подходят для корпусов с температурой и внешней средой, но требуют стабильного процесса.

Для рабочих изделий Syncam чаще смотрит в сторону полиамидов и инженерных пластиков. PA12 даёт баланс прочности, стабильности и повторяемости. PA11 более пластичный и ударостойкий. Наполненные полиамиды повышают жёсткость и теплостойкость, но требуют аккуратного проектирования.

Фотополимерные смолы применимы для точных корпусов, мастер-моделей и прозрачных элементов. Не каждая смола подходит для ударной нагрузки, защёлок и длительной эксплуатации. Поэтому SLA закрывает точность и внешний вид, а SLS чаще выбирают для рабочих полиамидных изделий без опор и со сложной геометрией.

Как выбрать технологию: FDM, SLS или SLA

FDM подходит для быстрых прототипов, крупных простых элементов, оснастки и недорогих приспособлений. Ограничение — выраженная анизотропия: прочность по слоям отличается от прочности вдоль дорожки. Для защёлок, тонких стенок и ответственных посадок это учитывают заранее.

SLS подходит для рабочих полиамидных изделий. Порошок поддерживает объект во время построения, поэтому можно делать сложные корпуса, каналы, защёлки, решётки и серии без опор. Поверхность получается матовой и слегка зернистой, зато геометрическая свобода выше, чем у FDM.

SLA даёт высокую детализацию и гладкую поверхность. Технология уместна для точных моделей, корпусов с хорошим внешним видом, стоматологических и литейных задач, но выбор смолы должен соответствовать нагрузке и среде. Для ударных креплений и гибких фиксаторов фотополимер надо проверять особенно внимательно.

Короткое правило: FDM — для простого и быстрого, SLA — для точного и гладкого, SLS — для сложной геометрии и малых серий.

Нагрузка, температура и среда

Перед запуском надо описать не только форму, но и условия работы. Деталь, которая спокойно держит нагрузку на столе, может деформироваться в закрытом корпусе при 60-80 °C. Пластик, который подходит для сухой сборки, может набухать или терять свойства в контакте с маслом.

Минимальный набор вопросов:

• нагрузка статическая, ударная или циклическая;
• усилие действует на растяжение, изгиб, сжатие или срез;
• есть ли вибрация;
• какая рабочая и пиковая температура;
• будет ли контакт с водой, маслом, топливом, спиртом или моющим средством;
• нужен ли цвет, гладкость, герметичность или стойкость к ультрафиолету.

Если ответов нет, технолог выбирает усреднённый маршрут. Для макета этого достаточно. Для рабочего узла лучше зафиксировать ограничения до производства.

Посадки, отверстия и резьба

Типовые проблемы проявляются на сборке: отверстие не принимает штифт, крышка не садится на корпус, защёлка ломается, винт расшатывает пластик, серию приходится рассверливать вручную.

Для посадочных зон надо указывать не только номинальный размер, но и функцию. Одно отверстие может быть декоративным, второе — под саморез, третье — под втулку, четвёртое — под точную ось. Для них нужны разные допуски и разная обработка.

Практичные решения:

• закладывать зазор под технологию и материал;
• усиливать отверстия бобышками и рёбрами;
• ставить резьбовые втулки вместо печатной резьбы в нагруженных местах;
• оставлять припуск под рассверливание или механообработку;
• избегать острых внутренних углов в защёлках;
• проверять критический размер на первом образце.

Стандартные посадки из машиностроения нельзя механически переносить на печать без учёта технологии. Иногда H7/h6 в ТЗ создаёт ложную точность: получить такой результат сразу из камеры может быть дороже и хуже, чем напечатать с припуском и обработать критическую зону.

Как проверять образец перед партией

Перед серией нужен не только визуальный осмотр. Изделие проверяют в той сборке, где оно будет использоваться. Для корпуса смотрят стык, винты, защёлки и деформацию после затяжки. Для кронштейна — плечо нагрузки, вибрацию и поведение после нескольких циклов.

Проверка может включать:

• контроль критических размеров штангенциркулем или КИМ;
• пробную сборку с ответными деталями;
• тест затяжки крепежа;
• нагрев до рабочей температуры;
• выдержку под нагрузкой;
• контакт с рабочей средой;
• падение, вибрацию или циклическое открывание защёлки.

После испытаний модель корректируют: увеличивают радиус, меняют толщину стенки, добавляют ребро или заменяют пластик. Иногда нужен гибридный маршрут: аддитивное изготовление плюс втулки, механообработка, мастер-модель или последующее литьё.

Что передать в ТЗ

Хорошее ТЗ описывает работу изделия. Для оценки достаточно 3D-модели и короткого инженерного описания.

Что указать:

• где элемент стоит в узле;
• какие размеры критичны;
• какие отверстия, посадки, защёлки и резьбы рабочие;
• какой материал предпочтителен или какие свойства нужны;
• какая нагрузка, температура и среда;
• нужен ли цвет, финиш, герметизация или окраска;
• сколько штук нужно в первой поставке и в серии;
• допустима ли механообработка после печати.

Если есть старая сломанная заготовка, чертёж, STEP-модель или ответный узел, это лучше передать сразу. По одному STL-файлу можно посчитать изготовление, но сложнее оценить назначение посадок и критические размеры.

Когда печать лучше заменить другой технологией

Аддитивный маршрут силён в малых сериях, сложной геометрии и быстрой проверке конструкции. Если тираж растёт, геометрия стабилизировалась, требования к поверхности высокие, а цена штуки критична, стоит сравнить его с литьём, вакуумным формованием, фрезеровкой или изготовлением формы.

Переход к литью рационален, когда нужны тысячи одинаковых изделий и серийный промышленный пластик. Печатные формы и мастер-модели при этом ускоряют проверку конструкции до инвестиций в оснастку.

Как Syncam подходит к функциональным деталям

Syncam оценивает задачу от условий эксплуатации, а не только от геометрии файла. Для рабочего пластикового элемента подбирают технологию, материал, ориентацию, постобработку и контроль критических зон. Для сложной полиамидной геометрии часто рассматривают SLS, для гладкости и детализации — SLA, для временной простой задачи — FDM.

Для выбора между технологиями полезна статья SLS vs SLA. Требования к точности, шероховатости и усадке раскрыты в материале про качество SLS-печати. Если производство планируется внутри компании, можно посмотреть SLS-принтеры.

Частые вопросы

Можно ли ставить печатный пластик в механизм?

Можно, если материал, технология и геометрия соответствуют нагрузке, температуре, среде и требованиям к сборке. Для ответственного узла нужен тестовый образец.

Какой пластик подходит для рабочего узла?

Для простых задач подойдут PETG, ABS или ASA. Для полиамидных изделий часто выбирают PA12 или PA11. Для жёсткости и теплостойкости используют наполненные составы, но их проверяют на конкретной геометрии.

Можно ли печатать резьбу сразу?

Для ненагруженных мест иногда можно. Для регулярной сборки, ремонта и нагрузки лучше использовать втулки, закладные элементы или механообработку отверстия.

Нужен ли пробник перед серией?

Да, если изделие работает в узле, имеет посадки, защёлки, нагрузку или контакт с температурой и химией. Образец дешевле переделки серии.

Что выбрать: SLS или FDM?

FDM подходит для простых и быстрых задач. SLS чаще выбирают для сложной геометрии, полиамидных изделий и элементов без опор. Итог зависит от нагрузки и требований к размеру.
