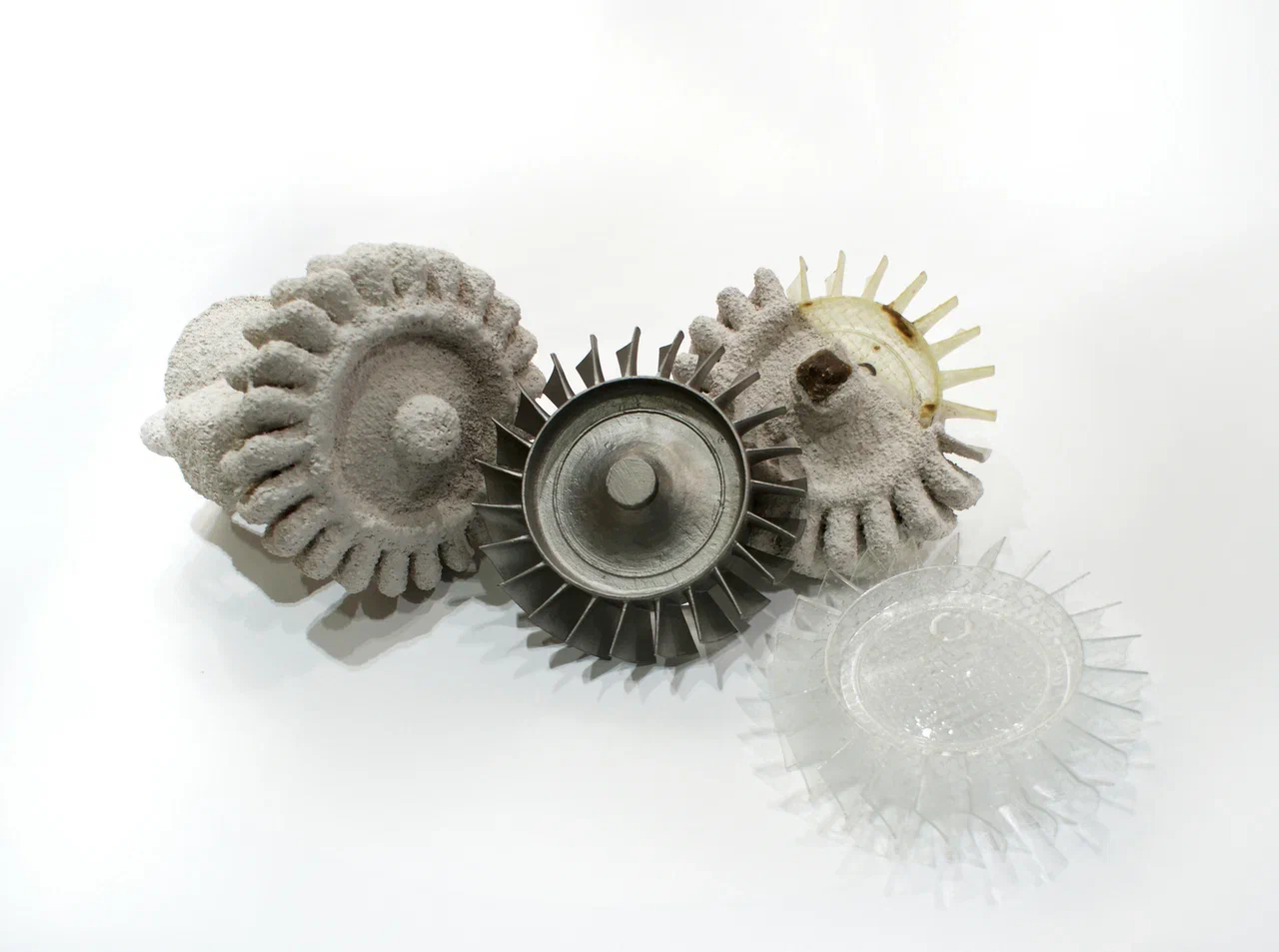

SLA 3D-принтеры в литейном производстве: технологии, материалы и экономика

Классическое литейное производство, основанное на использовании металлической оснастки, характеризуется высокой инерционностью. Изготовление пресс-формы для точного литья занимает в среднем 1.5–2 месяца и требует значительных затрат. Для задач НИОКР, опытных образцов и малых серий такой подход экономически нецелесообразен.

В 2025 году SLA 3D-принтеры для литья позволяют радикально сократить этот цикл. Прямая печать мастер-моделей из фотополимера исключает этап традиционной оснастки и позволяет получить металлическую отливку за 3–5 дней. Рост применения SLA-технологий подтверждается рынком: по оценке аналитиков и по данным Technavio, в период 2023–2028 мировой рынок аддитивного производства будет расти в среднем на 23,9% в год и демонстрировать CAGR 23,9%. CAGR — это совокупный среднегодовой темп роста. Это отражает переход от экспериментального применения к устойчивому промышленному внедрению.

Эволюция литья: от деревянных моделей к фотополимерам

Традиционная технологическая цепочка литья выглядит следующим образом: чертеж → проектирование и изготовление пресс-формы → формование моделей из воска → литье по выплавляемым моделям. Каждый этап требует времени, а любые изменения конструкции влекут за собой переработку оснастки.

Цифровой подход с применением SLA упрощает процесс: 3D-модель → печать мастер-моделей → литье по выжигаемым моделям. Ключевое отличие — возможность быстрых итераций. При обнаружении ошибки в конструкции нет необходимости переделывать дорогостоящую пресс-форму. Инженер вносит изменения в CAD-модель, и обновленная мастер-модель создается в течение одной смены. Это принципиально меняет экономику опытного производства и снижает риски на этапе разработки.

Технология литья по выжигаемым моделям: проблема расширения и QuickCast

При переходе от восковых моделей к фотополимерным в литейном производстве принципиально меняется поведение материала при нагреве, прежде всего из-за различий коэффициента теплового расширения (КТР). Ниже рассмотрена ключевая физическая проблема, возникающая при выжигании моделей, а также инженерное решение, применяемое в технологии QuickCast.

Проблема: тепловое расширение фотополимера

При нагреве фотополимерные материалы расширяются значительно сильнее, чем керамическая оболочка формы. В случае монолитной мастер-модели это приводит к возникновению высоких внутренних напряжений. На этапе прокалки опок модель начинает механически давить на стенки формы, что вызывает растрескивание или полное разрушение керамической корки внутри печи.

Решение: геометрия QuickCast

Для устранения этого эффекта применяется технология QuickCast. Мастер-модель изготавливается пустотелой, с тонкой внешней стенкой и внутренней ячеистой структурой в виде сот. Такая конструкция снижает массу модели и принципиально меняет ее поведение при нагреве.

Механизм: контролируемое схлопывание структуры

При повышении температуры внутренняя сотовая структура размягчается и схлопывается внутрь модели, а не расширяется наружу. За счет этого тепловое расширение компенсируется внутри объема и не создает давления на керамическую оболочку. Одновременно продукты термодеструкции фотополимера свободно выводятся через литниковую систему, обеспечивая контролируемую газификацию материала без разрушения формы.

Преимущества внедрения SLA: цифры и факты

Скорость (Time-to-Market)

Производственный цикл сокращается с нескольких месяцев до нескольких дней, что особенно критично для опытных образцов и срочных доработок. Благодаря этому снижается себестоимость НИОКР.

Геометрическая свобода

SLA позволяет изготавливать отливки с внутренними каналами охлаждения, поднутрениями, сложной пространственной геометрией и интегрированными функциональными элементами, недоступными для пресс-форм.

Экономика малых серий

Для партий 1–50 изделий цифровое литье обеспечивает экономию до 80–90% по сравнению с традиционной оснасткой за счет отсутствия затрат на пресс-формы.

Материалы: секрет в «нулевой» зольности

Ключевым параметром фотополимеров для литейных задач является зольность — количество твердого остатка после выжигания модели. Для получения качественной отливки допустимый уровень остаточной золы не должен превышать 0,01–0,02%. Превышение этих значений приводит к образованию неметаллических включений, раковин и ухудшению структуры металла.

Обычные фотополимеры, предназначенные для прототипирования, не соответствуют этим требованиям. Специализированные выжигаемые фотополимеры и смолы разрабатываются без зольных наполнителей и допускают применение при литье жаропрочных и титановых сплавов, где требования к чистоте формы особенно высоки. Для работы с такими материалами можно применить промышленные SLA-3D-принтеры Union Tech.

Ниже приведено сравнение свойств обычных фотополимерных смол и специализированных выжигаемых материалов, применяемых в литейном производстве.

Промышленные SLA-решения для литейных цехов

Настольные SLA-принтеры не предназначены для литейных задач. Ограниченный объем камеры вынуждает разрезать мастер-модель и склеивать ее из нескольких частей, что снижает геометрическую точность и повышает риск разрушения керамической корки в зоне швов при прокалке.

Промышленный SLA 3D-принтер для литья обладает следующими преимуществами:

• Большая рабочая камера (600–800 мм) — позволяет печатать мастер-модели целиком, без разрезания и склеивания, исключая геометрические искажения и ослабленные участки формы.
• Стабильность лазера и механики — обеспечивает равномерное отверждение фотополимера, высокую повторяемость размеров и воспроизводимость результатов между циклами.
• Система рециркуляции материала — поддерживает однородность фотополимера, предотвращает расслоение смолы и гарантирует стабильные свойства модели.

Такая архитектура используется в промышленных SLA-принтерах Union Tech, которые применяются в литейных цехах для изготовления выжигаемых мастер-моделей с высокой точностью и стабильной формируемостью керамической оболочки.

Этапы техпроцесса: рекомендации инженеров

Hollowing (создание пустот)

Мастер-модель проектируется пустотелой, с толщиной стенок 2–3 мм. Обязательны дренажные отверстия для удаления фотополимера, снижения внутренних напряжений и компенсации теплового расширения при выжигании.

Постобработка

После печати выполняется тщательная промывка модели с последующей УФ-дозасветкой до полного отверждения. Модель должна обладать высокой твердостью и сохранять стабильную геометрию.

Режим выжигания

Выжигание проводится в жестком температурном режиме с пиковыми значениями 750–850 °C. Обязательна эффективная вентиляция печи для полного сгорания углерода и предотвращения образования остаточной золы.

Часто задаваемые вопросы (FAQ)

Можно ли использовать обычную SLA-смолу?

Нет. Обычные фотополимеры характеризуются повышенной зольностью и нестабильным выгоранием, что приводит к дефектам керамической корки и ухудшению качества отливки.

Какая точность отливок?

Выше, чем при применении свободных восковых моделей, благодаря высокой геометрической стабильности SLA-печати и отсутствию усадки и коробления, характерных для воска.

Трескается ли керамическая корка?

Риск растрескивания возникает при использовании монолитных моделей без сотовой структуры, когда тепловое расширение фотополимера передается непосредственно на керамическую оболочку формы.
